熱計量方式的選擇很重要,熱量表的運行維護也很重要

行業應用 2019年12月06日 08:46:17 來源:環球表計人氣:12106
  【儀表行業應用】其實早在2011年,住建部科技發展促進中心和建筑節能中心完成的研究報告《供熱計量收費管理辦法》(主要參與人員有住建部、清華大學、天津供熱辦等11位專家)對當時流行的5種分戶熱計量方式就做了調查研究,做出比較分析如下表所示(主要考慮計量原理及實際使用情況,分項評分。每個指標最高是10分,6分以下為不及格;評分合計滿分最高是50分):

  總的結論是:5種熱計量方法中“散熱器熱分配表法”和“戶用熱量表法”比較被認可;“通斷時間面積法”的公平性和總評分最低。同樣在住建部行業標準《供熱計量技術規程》正文中“分戶熱計量”一章,僅列入了熱分配表和熱量表兩種方法。對通斷時間面積法調研的低評價,與標準規程未列入正文,不謀而合;當然不是偶然的。

  散熱器熱分配表法

  在歐洲的舊老建筑普遍采用,有成熟的經驗可參照。在我國早已進行過試點;主要適用于既有供暖建筑,不能實現按戶分環的垂直單管供暖系統。該方法用戶可以通過調節每個散熱器的閥門實現“室內溫度調控”。

  戶用熱量表法

  其設計確保可實施“室內溫度調控”。在歐洲作為成熟的分戶計量方式,在新建集中供暖建筑中普遍采用。“戶用熱量表法”在我國經歷了曲折反復。最主要的原因之一是戶用熱量表一直存在質量問題;直到2016年中國計量協會熱量表工作委員會經過三年的努力,完成了對40幾家中國生產的熱量表按照歐洲標準進行的耐久性試驗。試驗參照了國際標準(EN1434-2015);執行了新的《熱量表》國家標準( GB/T 32224-2015 );結果表明:我們中國確有一批優秀企業,能夠制造達到歐洲標準的、保證質量可靠的熱量表。由此增強了中國熱改主管部門,特別是各地的供熱公司,對選用分戶熱量表法使用國產熱量表的信心。實施中應保證:

  所用的熱量表必須達到《熱量表》國家標準( GB/T 32224-2015 )的技術指標;

  必須與供熱系統合作合作建立一個計量、控制、管理一體化的系統;

  必須給熱用戶安裝分室控溫的裝置。

  流量溫度法

  該方法適合既有建筑垂直單管順流式系統的熱計量改造和共用立管的按戶分環供暖系統,其計量原理優于“散熱器熱分配計法”,具有一定的發展潛力。

  溫度面積法

  在《供熱計量技術規程》中未談及此種方式。該方法是根據熱用戶的供暖面積和室內溫度作為基本信息進行供暖耗熱量的分攤計算。由于可以體現“同一樓棟內熱用戶同樣住宅面積下,享受同樣溫度時,繳納同樣的費用”這種意義上的公平,在一些地區得到應用。這種方式的問題在于分攤計算熱費的科學合理性,而且沒有用戶室溫調控裝置。應指出:已經發布的“溫度面積法”的技術條件標準,竟然未提及應設置分室溫控裝置,不符合《中華人民共和國節約能源法》和《供熱計量技術規程》的基本原則規定。

  通斷時間面積法

  在過去幾年,曾被相當大量的采用,也有它的歷史貢獻。由于該方法必須建立一個配套的系統,必須讓供熱公司參與和了解各戶用熱情況,上傳的數據有利于改善管理,還可以控制用戶先交費再供熱,而且實施的成本較低,所以特別受到供熱公司的歡迎,取得了一定的節能效果。但是當涉及計量的科學性和真正落實到收費時,遇到了無法推行的困難。建議考慮進行系統改造,增設計量、分室控溫后,原有的系統仍有可能利用。

  根據《中華人民共和國節約能源法》以及住建部依據此法制定的《民用建筑供熱計量管理辦法》):“必須按照規定安裝用熱計量裝置、室內溫度調控裝置和供熱系統調控裝置”。中華人民共和國行業標準《供熱計量技術規程》中也明確:“室內溫控是住戶按照量計費的必要前提條件”。我們選擇和評價分戶熱計量方法,能否實現分室控溫是最重要的原則之一。中國的熱計量改革過程中,特別在分戶計量方式選擇問題上,正因為無視上述原則規定,走了彎路。

  依據上述:按照我國新的節能建筑標準建造的、共用立管的分戶獨立室內供暖系統和地面輻射供暖系統,應采用“分戶熱量表法”,這既符合我國法律規定和行業標準,又是已經為歐洲幾十年熱計量收費的經驗證明了的,科學、合理的技術路線。

  選定好計量方法—“分戶熱量表法”后,接下來熱量表的準確性是熱計量的關鍵,如何根據安裝現場條件選用熱量表,熱量表安裝位置的要求,熱量表的運行維護,一系列問題,讓小編帶您看一下:

  根據安裝現場條件選用熱量表

  (1)超聲波熱量表多安裝在樓層豎井(管道井)內,因此,超聲波熱量表的安裝尺寸相對小,也取決于配套閥門的選擇。這樣無論是安在室內還是室外,都會節省空間。有些情況下需要選擇可立式安裝的超聲波熱量表。

  (2)計算器的顯示部分是否可以靈活地調角度。超聲波熱量表在一般情況下安裝空間都比較狹窄,而且超聲波熱量表的上方多有管道或其它表,有些超聲波熱量表的安裝位置也高低不同,如果超聲波熱量表的顯示部分不能調整,會給日后的現場維護、抄表工作帶來極大的不便。

  (3)顯示菜單的顯示功能齊全,各種參數的顯示一目了然。超聲波熱量表的防水、防塵性能。超聲波熱量表的進水端一般都安裝有過濾器,而過濾器是要經常排污的,這難免會有水濺到超聲波熱量表上,而且一般管道井里的灰塵會很多,所以超聲波熱量表的防水、防塵性能也很重要。

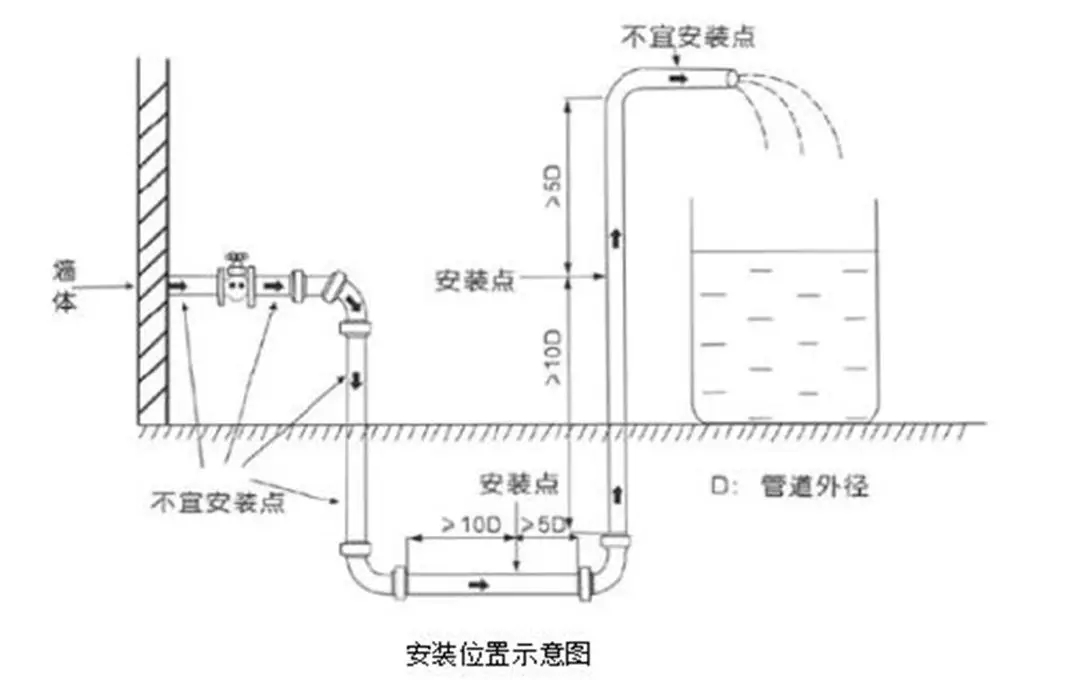

  安裝位置要求

  熱量表的安裝位置,被測管道的狀態均對測量精度有影響,因此選擇滿足下來條件的場所。

  上游側10D,下游側5D以上的直管段,若安裝管道遇到縮管、擴管、彎頭等阻流連接件時,請選擇合適的安裝位置。

  上游側30D以內,確保無擾動流動的因素(泵、閥、節流孔等)。

    建議安裝位置

  首選液體向上(或斜向上)流動的豎直管道,其次是水平管道,盡量避開液體向下(或斜向下)流動的管道,防止液體不滿管。

  安裝位置不要選在管道走向的最高點,防止管道內因有氣泡聚集而造成測量不正常。

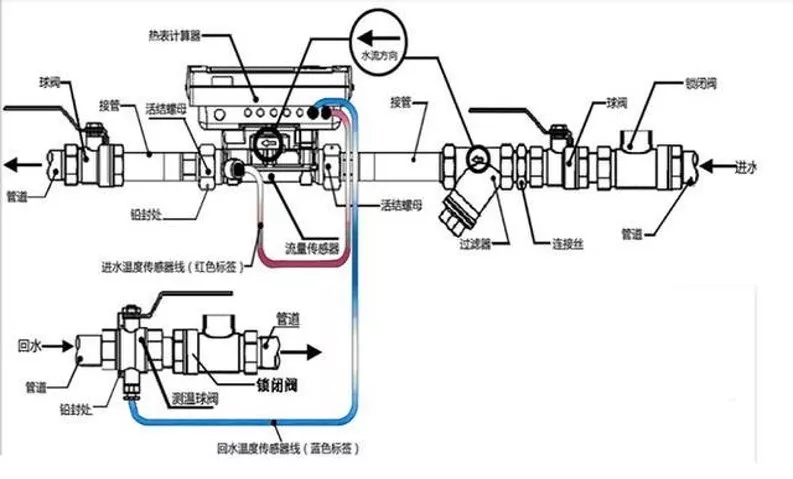

    安裝規范示意圖

    水平安裝

  熱量表工程和運行維護

  現在全國有不少熱力公司面臨著前期工程改造遺留下來的存量表計如何解決的問題,對于存量表來說有一部分是歷史性遺留表計本身問題,大部分可能是工程的完整性出了問題:如線路故障、采集故障以及數據平臺故障等導致表具無法正常使用。老百姓意見很大,雖然進行熱計量改造,但沒有達到改造的預期效果,使得熱力公司比較被動和難堪。

  由此可見,只有把工程和運維做好,熱計量改造才能真正順利進行和運行起來。首先在整個熱計量改革改造推進過程中,工程和運維是重中之重。對熱力公司來說表計的選擇固然重要,但只要通過嚴格的招標和表計的有效檢驗,問題基本能夠一次性解決,而工程和運維則是一項周期性工作,需要在每年的供熱過程中不斷的發現和解決問題來保證熱計量的穩定性,完整性和有效性。

  因此工程質量的可靠性,運營維護的及時性和有效性是一個熱力公司順利實施熱計量改革的基礎和保障。如果一個好的工程項目運營維護跟不上,也可能在使用過程中出現各種問題來影響熱計量工作的順利開展。就壞表現象而言,運營維護相對簡單,若在供暖前發現壞表,可以在保修期廠家更換,過保修期用戶可以自己出錢買表強檢更換;若在供暖期發現壞表,記錄實時熱值數據更換表計解決問題。如有疑問有每天的運行數據做為解釋依據,不怕用戶質疑。運維提前一月到位,這一個月做什么呢?就是開放服務器檢查數據平臺是如果沒有運營維護,壞表的出現就是很麻煩的事情,強行按面積收費,老百姓不買賬。

  以陜西譽達時代科技發展有限公司為例,寶雞每年11月15日正式供暖,譽達的運營維護隊伍必須日常從平臺上線情況發現疑似問題進小區排查壞表戶、拆表戶、換表戶以及出現的線路故障。從10月15日開始譽達的運維隊伍基本每天都處在滿負荷工作狀態。自查、巡檢、聯合排查等等。這些工作的目的只有一個盡可能的減少由于各種原因給熱力公司帶來的麻煩甚至上訪事件。
